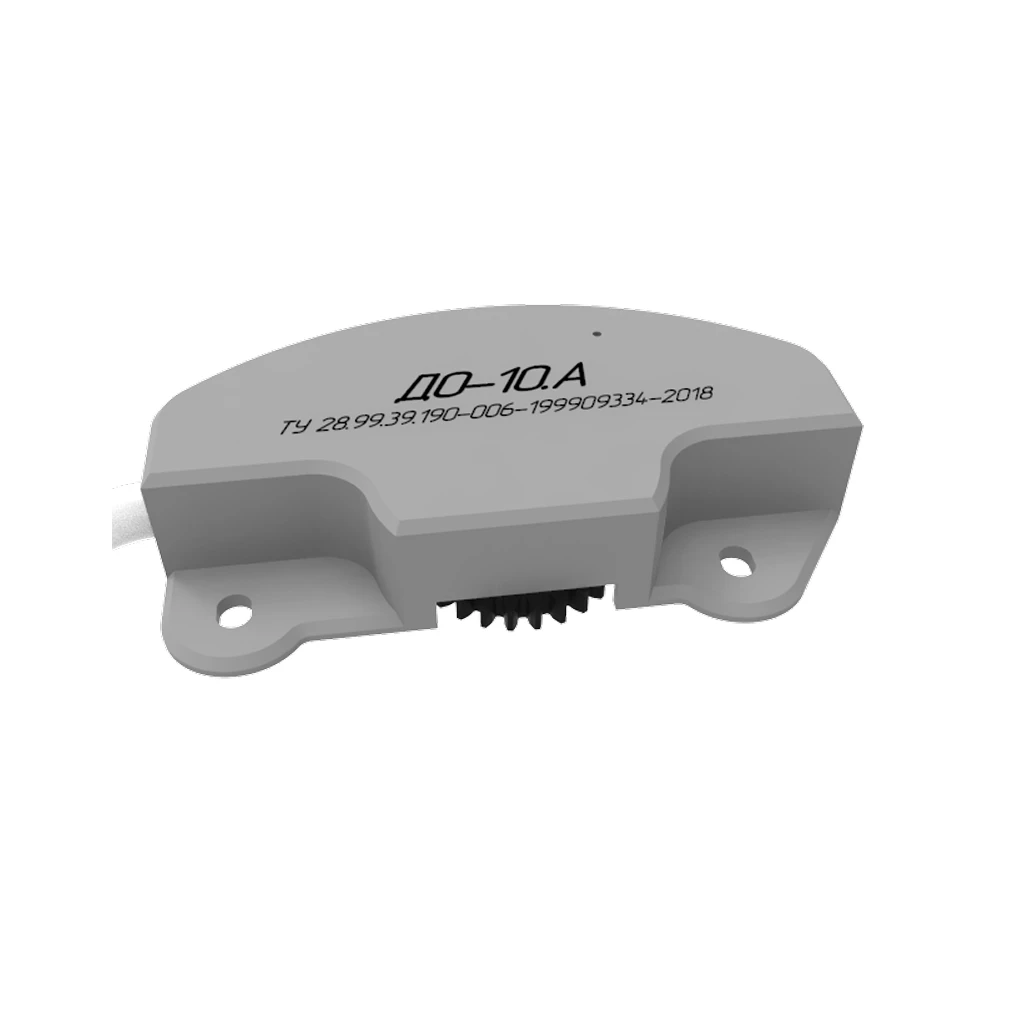

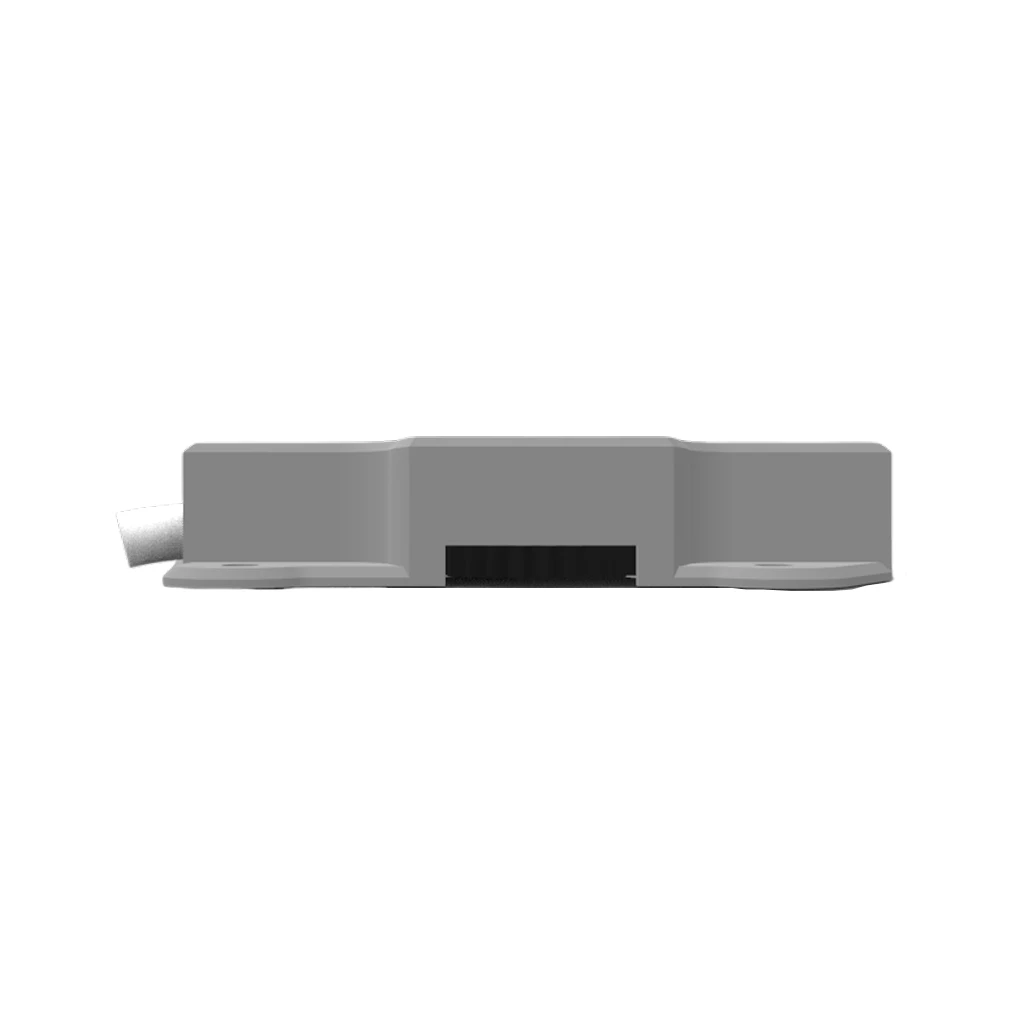

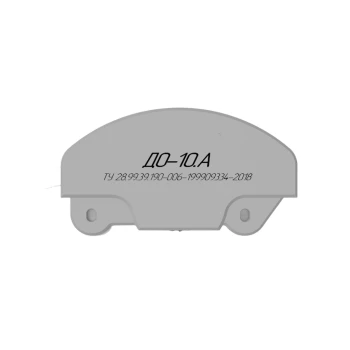

Датчик оборотов ДО-10.A

• Инструкция на Датчик оборотов ДО-10.A

Датчик ДО-10.А предназначен для преобразования угла поворота вала измерителя объема счетчика жидкости ППО-25/1,6 и ППО-40/0,6 (производства ОАО «Промприбор» г. Ливны) в электрические импульсы (сигналы). Передача импульсов осуществляется по двум независимым импульсным каналам. В датчике реализован режим «определение направления вращения».

Изделие предназначено для работы во взрывоопасной зоне, и имеет маркировку взрывозащиты 2Ex mc IIC T6 Gc.

Характеристики

• Напряжение питания, В
  • от 7 до 45
• Тип интерфейса связи
  • два импульсных выхода
• Максимальное напряжение на «закрытом» импульсном выходе, В
  • 32
• Диапазон рабочих температур, ˚C
  • от – 40 до +60
• Степень защиты, обеспечиваемая по ГОСТ 14254-96
  • IP67
• Потребляемый ток, мА
  • не более 40
• Тип импульсного выхода
  • открытый коллектор
• Определение направления вращения шестерни
  • прямое и обратное
• Вес изделия, гр.
  • не более 55
