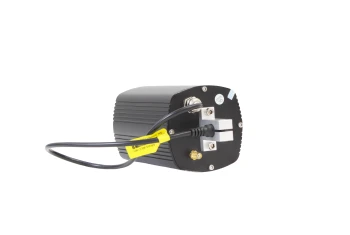

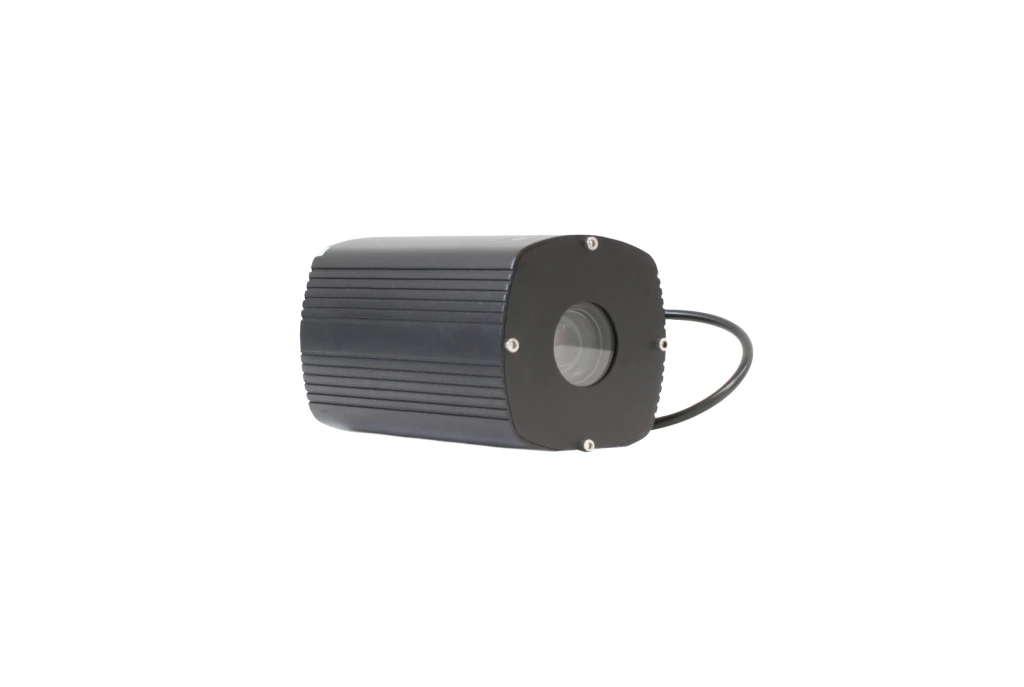

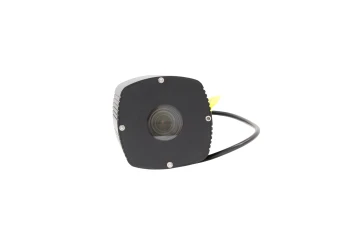

CARVIS WLC-303 — это беспроводная AHD-камера с 30-кратным оптическим зумом, специально разработанная для установки на башенные и другие виды кранов. Устройство монтируется на стреле с помощью гравитационного кронштейна, обеспечивая надежную фиксацию и передачу изображения рабочей зоны вертикально вниз — на крюк и груз. 30-кратное увеличение позволяет детально рассматривать удаленные объекты на расстоянии до 300 метров, а встроенный подогрев стекла исключает запотевание и обмерзание в холодное время года.
Ключевые преимущества
-
30-кратный оптический зум: обеспечивает детальное наблюдение за крюком и грузом на значительной высоте, позволяя оператору точно контролировать строповку и перемещение.
-
Гравитационный кронштейн: камера устанавливается вертикально вниз и автоматически сохраняет правильную ориентацию, что критически важно для работы на стреле крана.
-
Беспроводная передача: Wi-Fi 6 гарантирует стабильный видеосигнал на расстоянии до 300 м без необходимости прокладки кабелей по стреле.
-
Подогрев стекла: автоматически предотвращает запотевание и обледенение объектива, обеспечивая четкое изображение при отрицательных температурах.
-
Высокая защита: класс IP68 и металлический корпус выдерживают пыль, влагу, вибрации и работают в диапазоне температур от −40°C до +70°C.
-
Универсальное питание: поддержка напряжения 5–36 В постоянного тока позволяет подключать камеру к любой бортовой сети крановой техники без дополнительных преобразователей.
Технические характеристики
| Параметр | Значение |
| Тип | Беспроводная AHD-камера с оптическим зумом |
| Дальность передачи, м | 300 (Wi-Fi 6) |
| Разрешение | 1 Мп (1280×720, 720p) |
| Матрица | 1/3" CMOS |
| Диапазон частот, ГГц | 2,5–2,5835 |
| Мощность передачи данных | Макс. 16 дБм ± 1 дБм |
| Оптический зум | 30× |
| Система цветности | PAL |
| Функция подогрева | Есть (автоматический подогрев стекла) |
| Беспроводная передача | Wi-Fi 6 |
| Класс защиты | IP68 |
| Рабочая температура, °C | -40 … +70 |
| Напряжение питания, В | DC 5–36 |
| Энергопотребление, мА | 330–450 |
| Материал корпуса | Металл |
| Размер, мм | 134×83×83 |
| Вес, кг | 0,722 |
Области применения
-
Башенные краны: наблюдение за крюковой подвеской, зоной строповки и перемещением груза на высоте.
-
Автомобильные и гусеничные краны: контроль рабочей зоны при сложных погодных условиях и ограниченной видимости.
-
Портовые и козловые краны: точное позиционирование грузов в стесненных условиях.
-
Мостовые краны и краны-манипуляторы: безопасная работа в цехах и на открытых площадках.
Комплектация
-
Беспроводная камера CARVIS WLC-303 с 30-кратным зумом
-
Гравитационный кронштейн для установки на стрелу
-
Приемник (беспроводной блок с видеовыходом AHD)
-
Кабель питания
-
Руководство по эксплуатации
Монтаж и подключение
Камера закрепляется на стреле крана с помощью гравитационного кронштейна, который обеспечивает вертикальную ориентацию объектива — строго вниз на крюк и груз. Приемник устанавливается в кабине оператора и подключается к монитору или видеорегистратору через стандартный AHD-вход. Питание камеры осуществляется от бортовой сети крана (5–36 В), что позволяет использовать её как на 12-вольтовых, так и на 24-вольтовых системах. Благодаря классу защиты IP68 и встроенному подогреву стекла устройство сохраняет работоспособность в условиях сильной запыленности, осадков и низких температур.
Характеристики
| Производитель: | CARVIS |
| Разрешение записи | 1 Мп (1280×720, 720p) |
| максимальное разрешение | 1 Мп (1280×720, 720p) |
| Напряжение питания | DC 5–36 |
| Корпус | Металл |
| Объектив | 1/3" CMOS |
| Рабочая температура (с АКБ) | -40 … +70 |
| Степень защиты корпуса | IP68 |
| Код товара: | |
